AF系列臥式分級機

一、AF系列分級機產品概況：
　　 AF系列氣流分級機是以方型筒體結構為主體的一種氣流分級技術。此技術一改圓型筒體旋轉氣場得形式，使物料更具有分散性，從而提高了分級效率。本系列機型采用高精度臥式分級形式，具有銳利得切割效果、良好的切割精度和大粒控制性能。本機型還采用了分級輪鉸聯結構連接形式，可將分級葉輪移出，使其間隙調整和維護非常方便。體現了人性化得設計理念。
AF系列適于超細粉干法分級，尤其適于大工業化產品的分級。
二、AF系列分級機工作原理：
　　AF分級機是帶有二次進風及垂直安裝分級轉子的強制型離心分級機，它由分級轉子、導向葉片整流器、加料器等組成。物料由上筒身加入，外界一次風對物料風篩作用，使粒子充分分散，并上長至分級區，由于分級轉子高速旋轉。粒子既受到分級粒子產生離心力，又受到氣流粘性作用產生的向心力，當粒子受到離心力大于向心力，即分級徑以上的粗粒子沿容器壁面旋下，外界二次空氣通過導流部整流成均一旋流，將混雜或粘附于粗粉中的細粉分離干凈，分離后粗粒從下部粗粒口排出，分級徑以下細粒隨氣流經分級轉子進旋風分離器，捕集器收集，凈華氣體從引風機排出。


三、AF系列分級機的特點：
　　除具有AB系列機型的諸多優點外，還具有如下特點：
　　分級范圍廣：該機對物料的不同性質、不同比重、不同粒形及不同粒度的適應性強，分級粒經范圍廣，d97可達4～200um。
　　分級精度高：完整穩定的分級流場和可靠的特殊密封，可對物料進行高銳度分級，粒度分布窄，大顆粒控制嚴。
　　分級效率高：采用低轉速立式單葉輪分級，再配以強烈的渦流場和細粉提凈裝置，使其裝機功率小，處理量大，細粉提取率高，分級效率可達95%。
　　配以強分散裝置，可以對團聚性物料進行有效分散與分級。
四、AF系列分級機適用范圍:
　　與各種粉碎設備（氣流磨、球磨、雷蒙磨、振動磨等）組合分出細粉。
清除物料中過細或過粗的顆粒，有效解決夾帶現象。
將物烊按粒度大小分成若干個粒度段，可替代水分法生產磨料.
　　臥式分級機的葉輪軸線是以水平放置并與分級筒體軸線成90°夾角的一種分級機。葉輪數量1-4個，臥式分級機與立式分級機相比轉速較高，具有更細的分級功能。

五、AF系列多級臥式分級機技術參數：

型號	處理量（t/h）	分級細度（um）	分級效率（%）	分級主機功效（kw）	裝機功率（kw）
AF050	0.1~0.5	2~100	70-85	5.5	30
AF100	0.5~1.0	2~100	70-85	11	45
AF200	10.~3.0	2~100	70-85	22	70
AF400	2.0~8.0	2~100	70-85	37	95
AF600	5.0~15	2~100	70-85	45	120
AF800	10~25	2~100	70-85	55	200
AF1000	20~50	2~100	70-85	75	250
AF1200	50~100	2~100	70-85	110	360
AF1600	80~150	2~100	70-85	132	400
AF2000	200~300	2~100	70-85	160	500

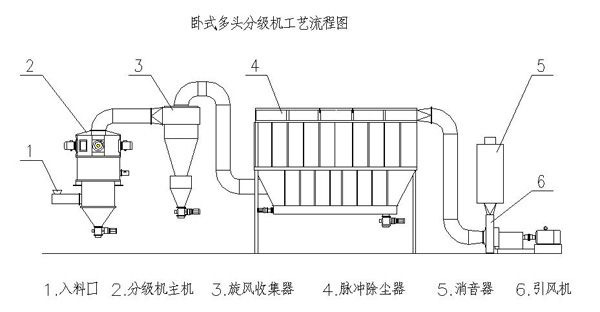

六、AF系列多級臥式分級機流程圖：
